اجرا و کانال کشی فن کویل

لوله کشی فن کویل چیست؟

فن کویل ها یکی از پرکاربردترین تجهیزات تهویه مطبوع هستند که دارای مدل ها و طرح های مختلف برای رفع نیازهای مختلف می باشند. آنها هم قابلیت سرمایش و هم گرمایش را فراهم می کنند و نیاز به لوله کشی مناسب برای تامین آب گرم و سرد دارند.

یک واحد فن کویل از یک فیلتر و یک یا چند فن به همراه کویل های گرم و سرد تشکیل شده است. وظیفه اصلی آن ایجاد جریان هوا در دمای مطلوب است. فن کویل ها را می توان هم برای سرمایش و هم برای گرمایش استفاده کرد و کانال کشی فن کویل را برای خانه ها، آپارتمان ها، مجتمع های تجاری، ادارات، سالن های ورزشی و غیره مناسب می کند.

انواع کانال کشی فن کویل

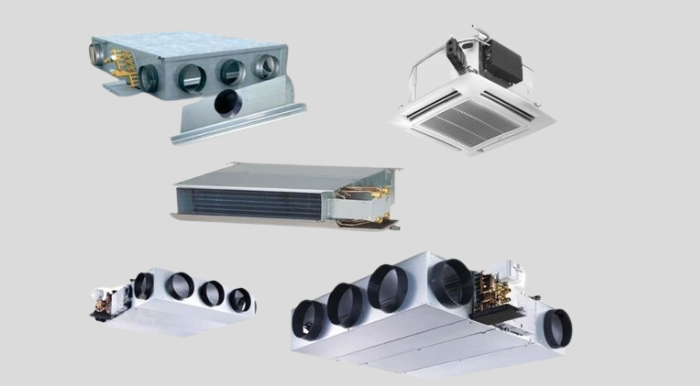

فن کویل ها انواع مختلفی دارند که هر کدام برای کاربردهای خاصی طراحی شده اند. این دستگاه ها بر اساس نیازهای مختلف محیطی و ساختاری به چند گروه اصلی دسته بندی می شوند. در زیر انواع فن کویل ها را توضیح خواهیم داد.

فن کویل سقفی

فن کویل های سقفی برای نصب در سقف های کاذب طراحی شده اند. اندازه جمع و جور آنها را به یک انتخاب ایده آل برای محیط های تجاری، اداری و مسکونی تبدیل می کند. فن کویل های سقفی به دو نوع مخفی و آشکار تقسیم می شوند. فن کویل های سقفی مخفی به طور کامل در سقف کاذب ادغام شده اند و فقط مشبک های خروجی هوا قابل مشاهده هستند. در مقابل، فن کویل های سقفی در معرض تا حدی قابل مشاهده هستند و برخی از اجزای آن فراتر از سقف گسترش می یابند.

فن کویل زمینی

فن کویل ها را می توان روی زمین یا دیوار نصب کرد. این نوع کانال کشی فن کویل به راحتی قابل دسترسی و نگهداری است. آنها معمولاً در مناطقی بدون سقف کاذب یا جایی که نیاز به تعمیر و نگهداری سریع است استفاده می شود.

فن کویل دیواری

فن کویل های دیواری شبیه کولرهای دیواری هستند و روی دیوار نصب می شوند. این فن کویل ها به راحتی نصب می شوند و برای فضاهای کوچک تا متوسط مناسب هستند. طراحی جمع و جور و ظاهر جذاب آنها از مزیت های آنهاست.

فن کویل پایه دار

واحدهای فن کویل با طرح پایه به صورت عمودی روی زمین قرار می گیرند و نیاز به نصب خاصی ندارند. این نوع فن کویل برای محیط هایی که جابجایی لازم است و یا جایی که نصب دائمی آن امکان پذیر نیست، ایده آل است.

طبقه بندی کانال کشی فن کویل

سیستم لوله کشی در فن کویل ها در درجه اول برای انتقال آب طراحی شده است. این آب که در دمای مناسب نگهداری می شود، ظرفیت گرمایش و سرمایش لازم را برای واحدهای فن کویل فراهم می کند. به طور معمول آب فن کویل ها توسط دستگاه هایی مانند چیلرهای مختلف و مینی چیلرهای خنک کننده و همچنین بویلرهای واقع در اتاق مکانیکی یا سیستم های بسته بندی شده برای گرمایش تامین می شود. کانال کشی فن کویل به طور کلی به سه نوع اصلی تقسیم می شوند:

• سیستم تک لوله ای
• سیستم دو لوله ای
•  سیستم چهار لوله ای

کانال کشی لوله فن کویل تک لوله ای

سیستم‌های کانال کشی فن کویل تک لوله معمولاً در فضاهای کوچک‌تر استفاده می‌شوند که تنها به چند دستگاه نیاز دارند. همانطور که از نام آن پیداست، این سیستم از یک لوله برای گردش آب استفاده می کند. دستگاه های متصل به این روش لوله کشی را می توان به صورت سری در مدار قرار داد. به طور کلی آب از خط اصلی سیستم لوله کشی وارد دستگاه می شود و خروجی از طریق یک اتصالات به مسیر اصلی باز می گردد. با این حال، این رویکرد در مقایسه با سایر سیستم ها کارایی کمتری دارد.

کانال کشی لوله فن کویل دو لوله ای

سیستم کانال کشی فن کویل دو لوله ای از دو لوله یکی برای ورودی آب و دیگری برای خروجی (برگشت) تشکیل شده است. نوع دستگاه متصل به فن کویل تعیین می کند که آیا آب در حال گردش از طریق این لوله ها گرم یا سرد می شود.

به عنوان مثال، هنگامی که فن کویل به یک چیلر متصل می شود، آب ورودی خنک می شود و متعاقباً توسط فن کویل برای کاهش دمای اطراف استفاده می شود. برعکس، اگر فن کویل به دیگ متصل شود، آب ورودی گرم شده و سپس توسط فن کویل برای گرم کردن محیط استفاده می شود. لوله کشی سیستم فن کویل دو لوله ای را می توان به سه روش مختلف بر اساس جهت و روش برگشت آب پیکربندی کرد.

کانال کشی لوله فن کویل چهار لوله ای

سیستم کانال کشی فن کویل چهار لوله ای دارای جداسازی لوله های آب سرد و گرم است. در این پیکربندی، هر کویل برای گرمایش و سرمایش با لوله های تغذیه و برگشت مجزا مجهز شده است. به عنوان مثال، کویل گرمایش این واحد فن کویل شامل یک لوله برای تامین آب گرم و دیگری برای برگشت آن است، در حالی که کویل خنک کننده توسط یک لوله تغذیه جداگانه برای آب سرد و یک لوله برگشت برای همان سرویس می شود.

اگرچه فن کویل های چهار لوله ای به ندرت در ایران مورد استفاده قرار می گیرند، اما برای ساختمان هایی که به قابلیت گرمایش و سرمایش همزمان نیاز دارند، گزینه ای ارجح هستند.

قیمت کانال کشی فن کویل

هزینه خدمات کانال کشی فن کویل بدون به طور کلی به عوامل مختلفی از جمله مواد مورد استفاده، محل نصب و پیچیدگی پروژه بستگی دارد. ابعاد دقیق کانال ها، نیاز به نیروی کار ماهر، کیفیت مواد و قیمت گذاری آنها به طور قابل توجهی بر هزینه نهایی تأثیر می گذارد.

علاوه بر این، نصب و آماده سازی تجهیزات داخلی مانند واحدهای فن کویل به هزینه های اضافی پروژه کمک می کند. برای اطلاعات دقیق تر و برآورد دقیق هزینه خدمات نصب کانال، توصیه می شود با یک شرکت  معتبر مشورت کنید. جهت گرفتن مشاوره، استعلام قیمت و سفارش خدمات نصب و اجرای کانال کشی فن کویل،نصب کانال اسپیرال با مشاورین و کارشناسان شرکت تهویه هوراد با این شماره ۰۲۱۶۶۰۴۷۵۳۹–۰۹۱۲۴۹۹۱۸۱۳ تماس حاصل فرمایید.
