فلنج چیست؟
ژوئن
فلنج چیست؟ فلنج‌ها ابزارهای دایره‌ای شکل و دیسکی شکلی هستند که دارای سوراخ‌هایی در اطراف محیط خود می‌باشند و برای اهداف اتصال طراحی شده‌اند. وقتی در لوله‌ها قرار می‌گیرند، مانعی ایجاد می‌کنند که به طور موثر لوله را آب‌بندی می‌کند. وظیفه اصلی آنها اتصال لوله‌ها به یکدیگر و اتصال اجزای مختلف است. علاوه بر این، می‌توان از فلنج‌ها برای تغییر جهت و قطر لوله‌ها استفاده کرد. در بخش‌های بعدی مقاله تهویه هوراد،فلنج چیست؟، انواع فلنج‌ها و روش‌های اتصال آنها را به طور کامل بررسی خواهیم کرد.
یا برای اطلاع بیشتر سایر محصولات فروشگاه از قبیل دریچه کولر،دمپرهای صنعتی،و خدمات با این شماره ها ۰۹۱۲۴۹۹۱۸۱۳ – ۰۲۱۶۶۰۴۷۵۳۹ تماس بگیرید.

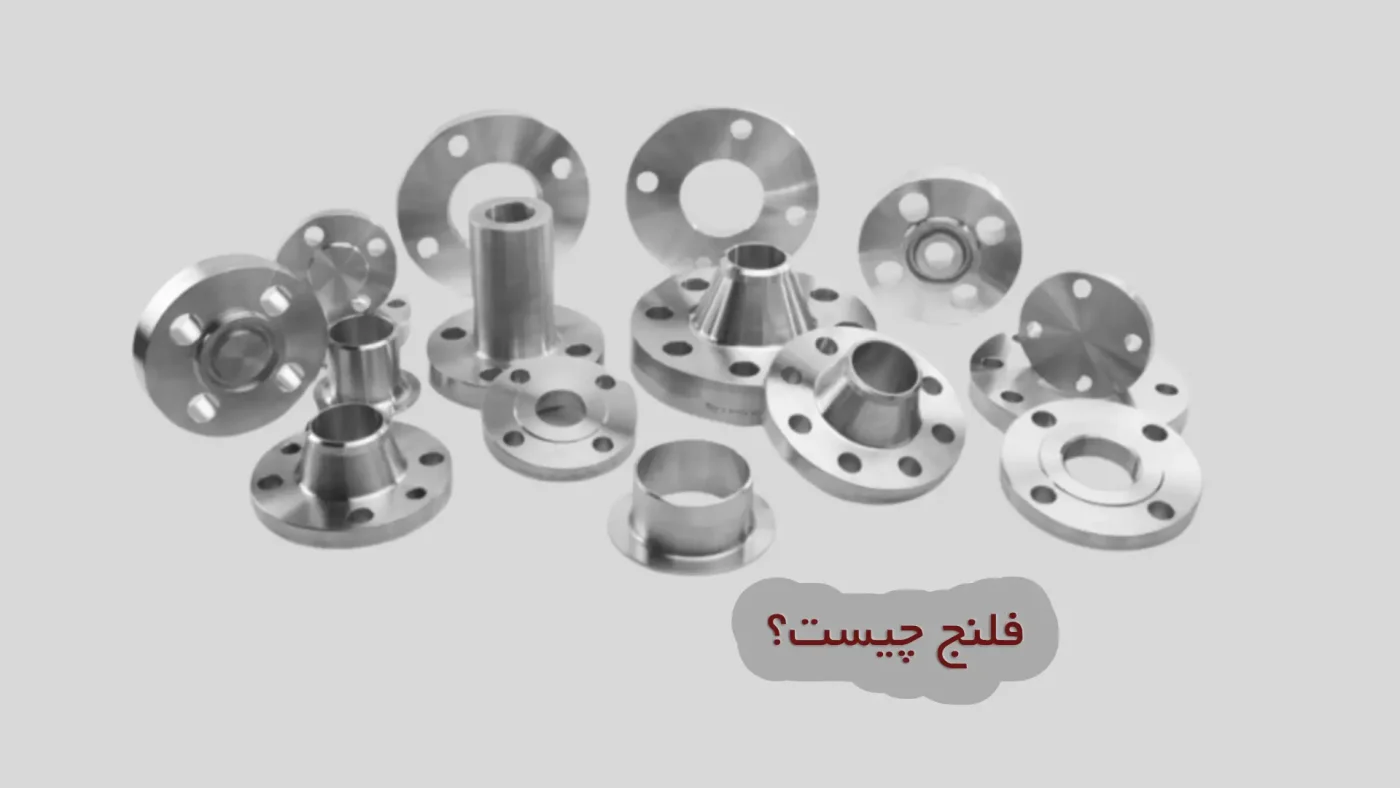

فلنج (FLANGE ) چیست؟
فلنج چیست؟ فلنج قطعه‌ای دایره‌ای شکل با سوراخ‌های متعدد است که برای اتصال لوله‌ها به یکدیگر یا اتصال آنها به تجهیزاتی مانند شیرآلات و پمپ‌ها طراحی شده است. این نوع اتصال را می‌توان با استفاده از پیچ و مهره یا از طریق جوشکاری محکم کرد. به دلیل استانداردهای ایمنی بالا و سازگاری با سطوح فشار مختلف، فلنج‌ها از جمله پرکاربردترین و پرفروش‌ترین اتصالات در صنایع مختلف هستند.

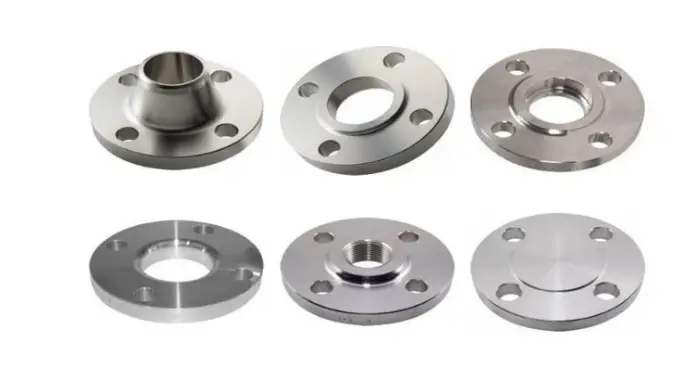

مشخصات فلنج
مشخصات فلنج چیست؟ مشخصات فلنج ها معمولاً روی سطح آنها حک شده است، که بررسی بدنه هنگام خرید را ضروری می‌کند. به طور کلی، فلنج‌ها بر اساس جنس، فرآیند تولید و تحمل فشار، در چندین استاندارد از جمله ASME B16.5، ISO و API طبقه‌بندی می‌شوند.
استاندارد ASME B16.5 فلنج‌ها را به کلاس‌های ۱۵۰، ۳۰۰، ۴۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و ۲۵۰۰ طبقه‌بندی می‌کند که نشان دهنده حداکثر فشاری است که می‌توانند در دماهای بالا بر حسب PSI تحمل کنند.
در استاندارد ISO، تحمل فشار با علامت PN نشان داده می‌شود که نشان دهنده فشار اسمی بر حسب بار است. به عنوان مثال، PN50 نشان دهنده فشار کاری تا ۳۰ بار است. استاندارد API شامل دسته‌هایی مانند API 6A، API 6BX و API 6B است که فلنج‌ها قادر به تحمل فشارهای بالا هستند و در کلاس‌های ۲۰۰۰، ۳۰۰۰، ۵۰۰۰، ۱۰۰۰۰ و ۱۵۰۰۰ طبقه‌بندی می‌شوند.
به طور کلی، کلاس بالاتر فلنج نشان دهنده مقاومت بیشتر در برابر فشار است، زیرا با افزایش ضخامت و استحکام مرتبط است. فلنج‌ها همچنین از نظر ابعاد و اندازه با یکدیگر تفاوت قابل توجهی دارند و طیف گسترده‌ای از قطرهای داخلی و خارجی در بازار موجود است. اکثر فلنج‌ها از فولاد و آلیاژهای آن ساخته می‌شوند، اگرچه برخی از تولیدکنندگان ممکن است از چدن و سایر مواد برای تولید استفاده کنند.

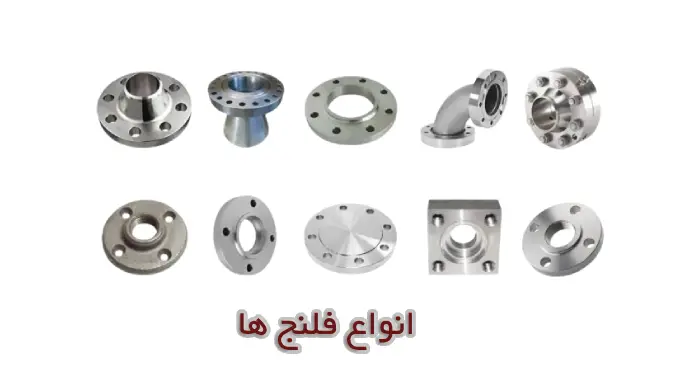

انواع فلنج ها
فلنج چیست؟ فلنج قطعه‌ای دیسکی شکل است که به عنوان یک نوع اتصال رایج عمل می‌کند و معمولاً به صورت جفت برای اتصال لوله‌ها، شیرآلات و تجهیزات،متعلقات تهویه استفاده می‌شود. فلنج‌ها بر اساس ظاهر، کاربرد و روش اتصال به لوله‌ها یا سایر اجزا در سیستم‌های لوله‌کشی، انواع مختلفی دارند. در ادامه، انواع مختلفی از فلنج‌ها را معرفی خواهیم کرد.
- فلنج با سطح برآمده
- فلنج با سطح صاف
- فلنج رینگی
- فلنج نر و ماده
- فلنج زبانه و شیار
- فلنج گلودار جوشی
فلنج با سطح برآمده
فلنج‌هایی که به عنوان RF مشخص می‌شوند، دارای یک برآمدگی دایره‌ای برجسته در سطح خود هستند که در حین اتصال با فلنج مقابل هم‌تراز می‌شود. این بخش برجسته، یک واشر را در خود جای می‌دهد و هنگام سفت شدن پیچ‌ها، آب‌بندی محکمی را تضمین می‌کند.
فشار ناشی از پیچ‌ها به طور مؤثر در نواحی برجسته هر دو فلنج و واشر توزیع می‌شود و در نتیجه عملکرد آب‌بندی بهینه را به همراه دارد. در حالی که سطح برآمدگی ممکن است صاف باشد، اغلب شامل شیارهای متحدالمرکز یا مارپیچی (SERRATED FINISH) است که تعداد و عمق این شیارها توسط استانداردها مشخص شده است. ارتفاع استاندارد برای سطح برجسته فلنج‌ها در کلاس‌های ۱۵۰ و ۳۰۰ تقریباً ۲ میلی‌متر است، در حالی که برای کلاس‌های بالاتر، حدود ۷ میلی‌متر است.

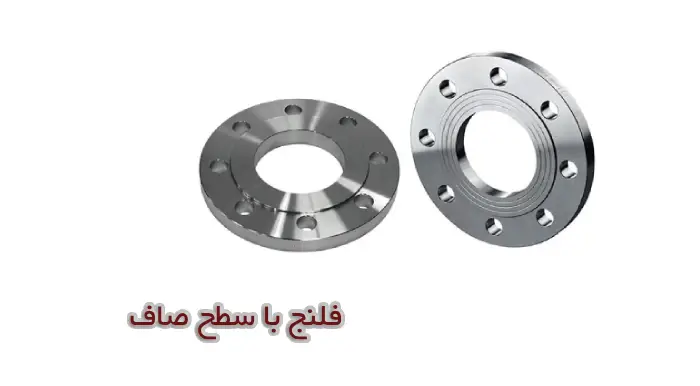

فلنج با سطح صاف
این فلنج‌ها که معمولاً به عنوان فلنج‌های تخت شناخته می‌شوند، دارای سطح صافی در قسمت جلویی خود هستند. آنها معمولاً از ورق‌های چدنی یا فولادی ساخته می‌شوند و برای استفاده در کاربردهای کم‌فشار طراحی شده‌اند. طبق استانداردها، هنگام اتصال یک فلنج تخت به فلنج‌های فولادی کربنی، حذف سطح برجسته فلنج مقابل ضروری است. این اقدام احتیاطی به جلوگیری از اعمال فشار ناهموار بر روی فلنج تخت توسط فلنج مقابل کمک می‌کند.
فلنج رینگی
فلنج‌های اتصال حلقه‌ای دارای یک ناحیه فرورفته در سطح آب‌بندی خود هستند که توسط یک واشر حلقه‌ای فلزی مخصوص که بین دو فلنج قرار گرفته است، پر می‌شود. این طراحی، آب‌بندی مؤثر را تضمین می‌کند. جنس حلقه آب‌بندی نرم‌تر از جنس فلنج‌ها است و به آن اجازه می‌دهد تا هنگام فشرده شدن فلنج‌ها با پیچ و مهره، تغییر شکل داده و با شکل شیار مطابقت پیدا کند. این امر منجر به آب‌بندی فلز به فلز می‌شود.
کاربرد این فلنج چیست؟ این فلنج‌ها برای کاربردهای دما و فشار بالا، به ویژه برای کلاس‌های ۶۰۰ و بالاتر، و همچنین دماهای بیش از ۴۰۰ درجه سانتیگراد، که در آن واشرهای لاستیکی قابل استفاده نیستند، مناسب هستند.
فلنج نر و ماد
مدل‌های فلنج نر و ماده، همراه با طرح‌های زبانه و شیار، به گونه‌ای مهندسی شده‌اند که یک ناحیه آب‌بندی در ناحیه دیگر قرار می‌گیرد. در نتیجه، خرید و استفاده از فلنج‌ها به صورت جفت ضروری است. فلنج‌های نر و ماده با اتصالات فلنجی به تجهیزات سازگار نیستند، که کاربرد آنها را محدود کرده و منجر به تولید نادر آنها شده است و آنها را تا حد زیادی منسوخ کرده است.
فلنج زبانه و شیار
فلنج زبانه و شیار نوعی فلنج است که برای اتصال دو قطعه لوله یا تجهیزات طراحی شده است. این فلنج دارای یک زبانه دایره‌ای در یک طرف و یک شیار مربوطه در طرف دیگر است. زبانه به طور ایمن در شیار قرار می‌گیرد و اتصال محکمی ایجاد می‌کند که با پیچ و مهره بسته می‌شود.

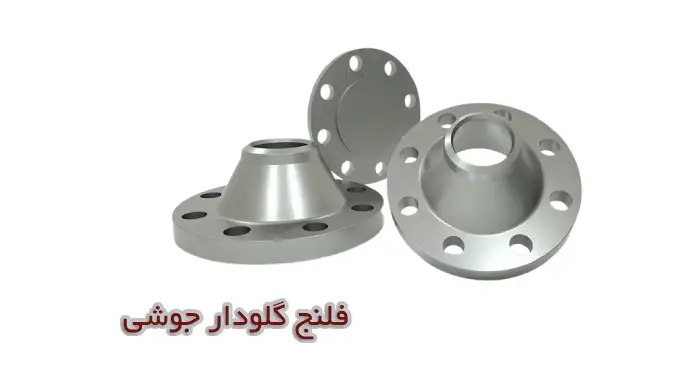

فلنج گلودار جوشی
این نوع فلنج گلودار جوشی دارای گردنی مخروطی است که شعاع آن با قطر لوله درآخر همسو می‌شود. سپس به لوله جوش داده می‌شود و این طراحی خاص دلیل اصلی افزایش استحکام و ظرفیت تحمل بار فلنج است. این فلنج برای کاربردهای فشار بالا و محیط‌های با دمای پایین طراحی شده است، که آن را برای موقعیت‌هایی که شامل بارهای ارتعاشی و نوسانی هستند، مناسب می‌سازد.
فلنج‌های گردن جوشی به راحتی با گردن مخروطی شکل خود که به طور هموار به دیواره لوله یا اتصالات مربوطه جوش داده شده است، قابل شناسایی هستند.
کاربرد فلنج چیست؟
کاربرد فلنج چیست؟ فلنج‌ها در تمام اتصالات لوله به تجهیزاتی مانند مخازن تحت فشار، پمپ‌ها، کمپرسورها و موارد دیگر مورد استفاده قرار می‌گیرند. آنها اتصال به شیرها و سایر اجزای سیستم لوله‌کشی را که ممکن است نیاز به تعمیر و نگهداری داشته باشند، تسهیل می‌کنند. علاوه بر این، فلنج‌ها برای اتصال به ابزارهای دقیق که ممکن است نیاز به تعمیر یا کالیبراسیون داشته باشند، ضروری هستند.
مزایای استفاده از فلنج ها چیست؟
مزایای استفاده از فلنج چیست؟ دلیل اصلی استفاده از این قطعه، قابلیت جدا شدن آن است. وقتی دو لوله مستقیماً به هم جوش داده می‌شوند، هرگونه قصدی برای جدا کردن آنها مستلزم برش و جوشکاری مجدد است. در مقابل، استفاده از فلنج‌ها امکان جداسازی آسان را با شل کردن پیچ و مهره‌ها فراهم می‌کند. در این روش، یک فلنج به هر لوله جوش داده می‌شود و دو فلنج روبروی یکدیگر قرار می‌گیرند و با پیچ و مهره محکم بسته می‌شوند. برای جلوگیری از نشتی بین فلنج‌ها، از یک واشر آب‌بندی استفاده می‌شود.
نتیجه گیری:
در این مقاله، مفهوم فلنج چیست؟ و کاربردهای آنها را به طور کامل بررسی کردیم. فلنج، که به عنوان رابط خارجی نیز شناخته می‌شود، صفحه‌ای دیسکی شکل است که دارای چندین سوراخ است و اتصال لوله‌ها، شیرآلات و اجزای مکانیکی را از طریق استفاده از پیچ و مهره تسهیل می‌کند. فلنج‌ها در انواع مختلفی از جمله جوشی، لغزشی، رزوه‌دار، برجسته و حلقه‌ای،فلنج گالوانیزه وجود دارند که هر کدام اهداف خاصی را در سیستم‌های لوله‌کشی و ماشین‌آلات، ارائه می‌دهند.
سوالات متداول:
فلنج چیست؟
فلنج چیست؟ فلنج‌ها اجزای ضروری برای اتصال لوله‌ها و تجهیزات لوله‌کشی هستند. آنها معمولاً دارای دهانه‌ها و فضاهای خاصی هستند که اتصال ایمن قطعات مختلف را از طریق بست‌های مخصوص تسهیل می‌کنند.برای اطلاع از انواع بست به این مقاله بست فلزی چیست؟ مراجعه کنید.
فلنج ها از چه موادی تشکیل شده اند؟
فلنج‌ها معمولاً از موادی مانند فولاد، چدن، آلومینیوم یا برنج تشکیل می‌شوند.
چه عواملی در انتخاب فلنج تأثیر می‌گذارند؟
عواملی مانند نوع اتصال (جوشی، رزوه ای، ساکت ولد و غیره)، جنس فلنج، اندازه فلنج و فشار و دمای عملیاتی از ملاحظات ضروری هستند.
فلنج ها چگونه به هم متصل می شوند؟
فلنج‌ها معمولاً با استفاده از پیچ و مهره به یکدیگر متصل می‌شوند.
کار فلنج چیست؟
کار فلنج چیست؟ فلنج‌ها، همراه با سایر اجزا مانند پیچ و مهره، اتصال لوله‌ها، شیرآلات و قطعات ماشین‌آلات را در تاسیسات تسهیل می‌کنند.
